ノンステップコーナー・フレーム(NSコーナー・フレーム)


特別な加工機や工具を使用しなくてもケース組立が可能です。

リベッター等の専用加工機・工具を使用せずにプラダンケース(コンテナ)を組み立てられる部材です。NSコーナーにはツメが付いており、このツメをシートのスリット孔に引っ掛ける事により固定させます。 *1NSフレームにはカエシ部分が付いており、NSコーナーに挟み込むことで固定させます(詳しくは作業動画をご覧ください)。シート加工さえ可能ならば、と特別な加工機が無くとも、本部材でプラダンコンテナを組み立てる事が可能です。部材は繰り返し使用が可能で、一度組立たケースを解体する事もできます。

スペック情報

  NSコーナー NSフレーム
材質 ポリプロピレン
形状 L/R シングル/ダブル *3
原反長 - 3000mm
最低発注数 400 *2 -
※詳細寸法・MSDS情報等につきましては直接ヤマコー営業部までお問合せ頂くか(info@yamakoh.com)、サンプルにてご確認ください。

取り付け方法

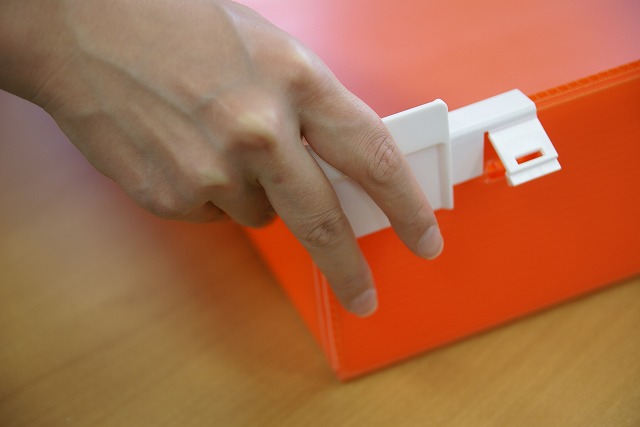

NSコーナーをケースのコーナー部分にはめ込みます。

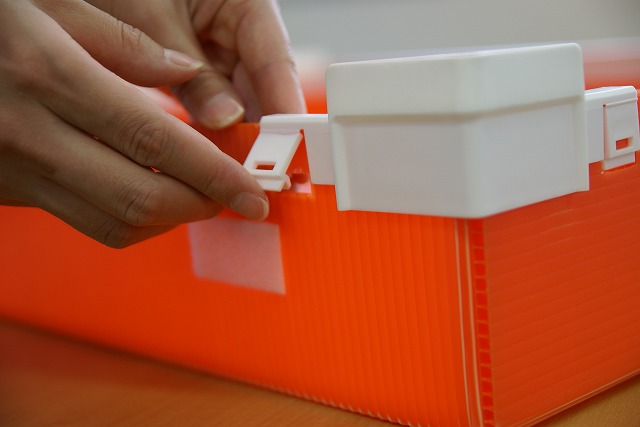

NSコーナーのツメ部分を引っ掛けます。

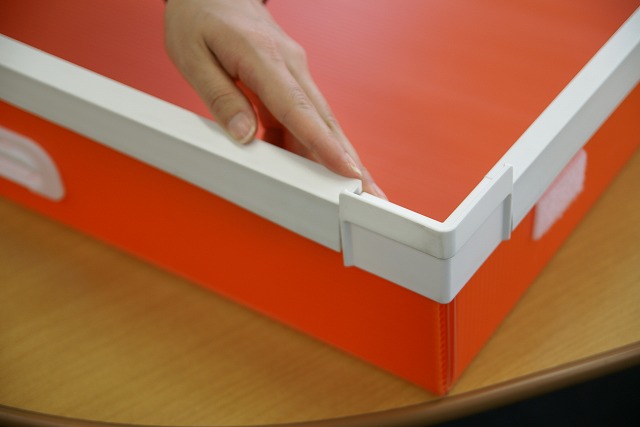

NSフレームを差し込みます。

*1 所定の位置にスリット孔をあけた、カット済みのプラダンシートが必要です。プラダンシートはカッティングプロッタ等で加工可能です。
*2 NSコーナーにはLタイプとRタイプがございます(写真参照)。コンテナを1ケース制作するにはそれぞれ2本必要です。必ずLタイプとRタイプセットでご注文下さい。
*3 シングルタイプは4-5mm厚のプラダンシート1枚にフィットします。 ダブルタイプは4-5mm厚のプラダンシート2枚にフィットします。 プラダンコンテナ制作にはシングルタイプとダブルタイプの両方が必要です。
