フレーム(PP)
プラダンケース側面の歪み防止・補強に

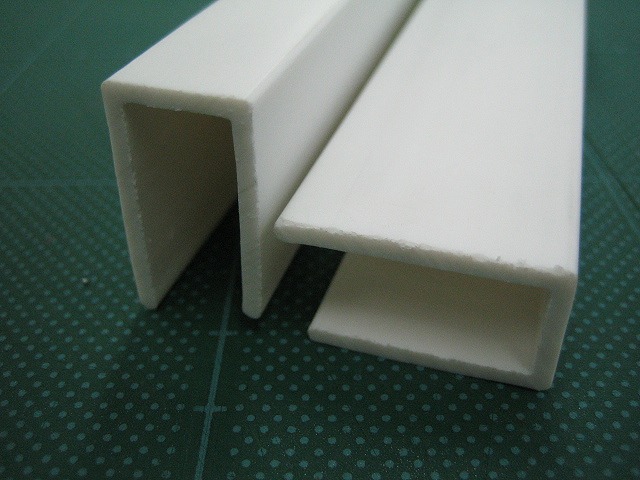

C式のプラダンケースの側面に取り付け、側面部分の歪みを防ぐ部材です。歪みを防ぐと同時に、プラダンの目(中空部分)を覆う事ができるため、異物混入対策にも有効です。ケース部材の他、パネルやパーテーションの補強材としても使用されています。フレームにはシングル(S)タイプとダブル(W)タイプがあり、シングルは4-5mmのプラダンシート1枚に、ダブルは4-5mmのプラダンシート2枚にフィットします。C式のプラダンケースには、一般的にシートが二重になるダブル面とシートが一重になるシングル面ができますから、SタイプとWタイプ両方のフレームを揃える必要があります。商品画像
- S(白)タイプ
- W(白)タイプ
- S(導電)タイプ
- W(導電)タイプ
スペック情報
| シングル(S) | ダブル(W) | |
|---|---|---|
| 材質 | ポリプロピレン | |
| 色 | 白/黒(導電) | |
| 原反長さ | 2000mm | 2000mm |
| 最低発注数 | 50本 | |
|
最小ロット |
50本単位 | |
寸法表
| シングル(S) | ダブル(W) | |
|---|---|---|
| 外側長さ | 27 | 30 |
| 内側長さ | 24 | 25 |
| 幅 | 10 | 15 |
【ＤＩＹ・自作用】プラスチックフレーム 自作ケース用パーツ 長さ830mm 5mm用【4本入】 (黒)
【ＤＩＹ・自作用】プラスチックフレーム ケース用パーツ 長さ830mm 5mm用【4本入】 (白)
【ＤＩＹ・自作用】プラスチックフレーム 自作ケース用パーツ 長さ830mm 10mm用【4本入】 (黒)
【ＤＩＹ・自作用】プラスチックフレーム 自作ケース用パーツ 長さ830mm 10mm用【4本入】 (白)
加工方法
プラダンコンテナに取り付ける場合

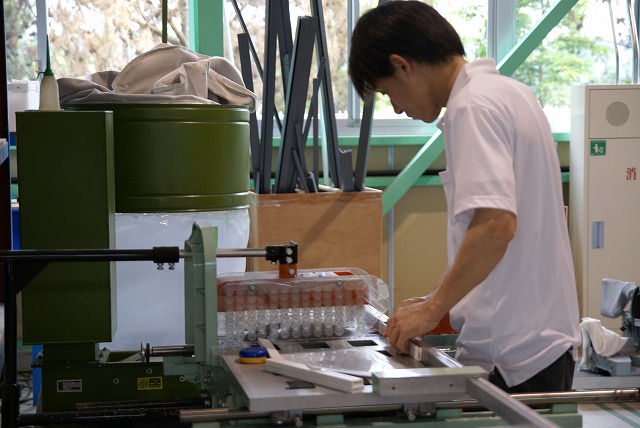

- フレームをケースの幅に合わせて、*1切断します。フレーム切断にはチップソー切断機を用い、刃はプラスチック用をお使い下さい。切断部のバリはヤスリで取り除いて下さい。
- プラダンケースに切断したフレームを取り付けます。取り付け時には足の長い方がケースの外側になるようにして下さい。
- フレームをコーナーで固定しない場合や、取付幅が広くガタツキの恐れがある場合には鋲で固定して下さい。鋲打ちの際には、下記手順に従い下穴を開けてください。

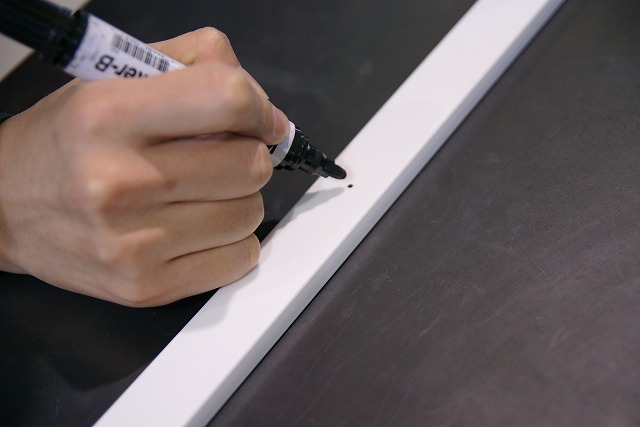

- 下穴を開ける位置にマーキングして下さい。

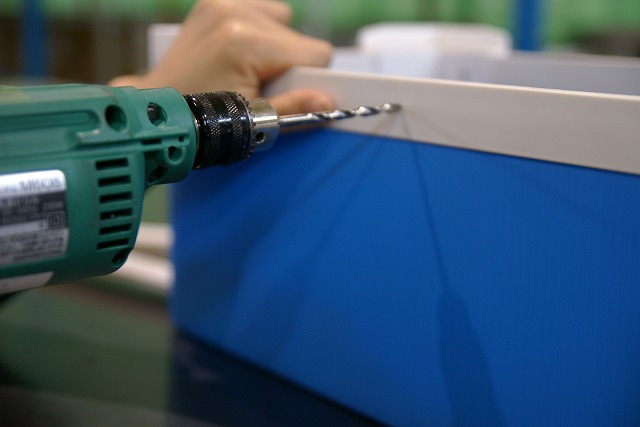

- マーキング後、電動ドリルで下穴を開けてください。ドリル刃はプラスチック用をお使い下さい。
*1 コンテナを制作する場合には、フレーム同士がぶつからない様、実際のケース幅よりも10㎜程度短い寸法で切断します。
